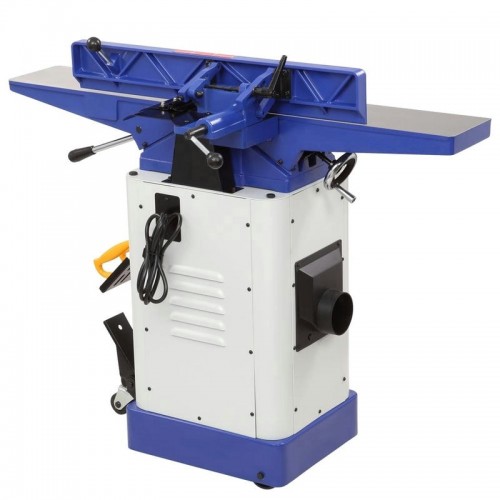

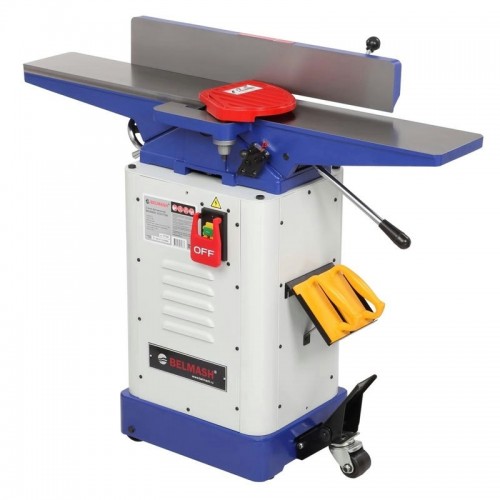

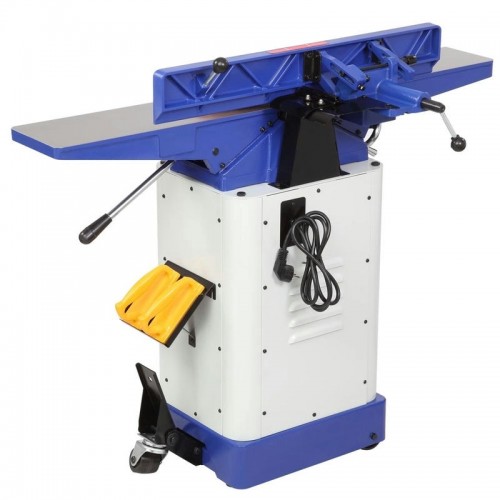

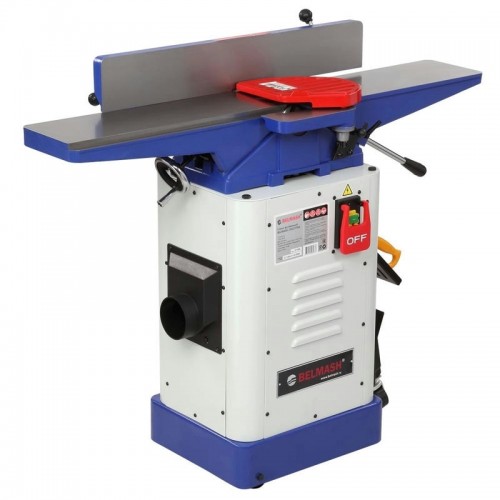

BELMASH J155/1170A
При соответствующей наладке на станке можно выполнять следующие операции:
- строгание (фугование) по пласти или кромке
- строгание (фугование) под углом (по ребрам)
- выборка четверти.
Особенности
- Параллельный упор, основание, приемный и подающий столы изготовлены из высококачественного чугуна
- Возможность установки вала Helical
- Параллельный упор с фиксированными углами наклона 90 и 45 градусов во внешнюю и внутреннюю стороны
- Колесная система для перемещения станка по мастерской
- Магнитный пускатель
- Патрубок для подключения стружкоотсоса
Конструкция
Станок состоит из двух частей. Нижняя часть – это стальная тумба-подставка, в ней расположен однофазный асинхронный двигатель (1100 Вт) и кожух для отвода стружки с патрубком (102 мм) для подключения к вытяжной установке.
Верхняя часть состоит из чугунного основания, на котором размещены чугунные рабочие столы, параллельный упор, защитный кожух и трехножевой строгальный вал.
Стандартный вал можно заменить на Helical. Он легче справляется с различными видами древесины, обеспечивает более высокое и стабильное качество строгания, обеспечивает высокий ресурс ножей, снижает ударные нагрузки и вибрацию. Станок с установленным валом Helical - BELMASH J155/1170AH.
Максимальная ширина обработки составляет 152 мм, общая длина строгальных столов 1195 мм. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.
Подающий и приёмный столы перемещаются по направляющим «ласточкин хвост», что обеспечивает надежность и долгий срок службы. Приемный стол оснащен штурвалом, он упрощает процесс первичной настройки. Максимальная глубина регулировки подающего стола 12 мм (для операции отбора четверти).
Размер параллельного упора 746 × 114 мм, он позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Способ перемещения упора – скользящий, более быстрый и удобный при работе с заготовками разной ширины.
Для комфортной и безопасной работы предусмотрены упоры для подачи заготовки, для их хранения на корпусе есть специальная полка.
В комплект поставки входит устройство для установки ножей, которое упростит процесс замены вышедших из строя лезвий.
Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 20 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Компания BELMASH дополнительно предоставляет
- расширенную гарантию + 24 месяцев к основной (после покупки пройти регистрацию на сайте www.belmash.ru)
- качественный постпродажный сервис
- профессиональные консультации по вопросам наладки/обслуживания установки
| Характеристики | |
| Возможность установки спирального вала (helical) | есть |
| Высота рабочей поверхности относительно пола | 848мм |
| Габаритный размер (Д × Ш × В) | 1195 × 780 × 975мм |
| Гарантийный срок | 12мес. |
| Глубина регулировки подающего стола (максимум) | 12мм |
| Диаметр патрубка адаптера для отведения стружки, внутренний/внеш | 102мм |
| Диаметр режущего вала | 65мм |
| Диапазон углов строгания с помощью параллельного упора | -45-0-45°° |
| Длина подающего стола | 556мм |
| Длина приемного стола | 565мм |
| Количество ножей на валу | 3шт. |
| Комплект (кратность) продажи | 1шт |
| Максимальная глубина строгания | 3мм |
| Максимальная ширина строгания | 152мм |
| Масса брутто | 108кг |
| Масса нетто | 105кг |
| Материал параллельного упора | Чугун |
| Материал рабочих столов | Чугун |
| Минимальная длина обрабатываемой заготовки | 200мм |
| Минимальная ширина рейсмусуемой заготовки | 9мм |
| Мощность на валу | 735Вт |
| Общая длина строгальных столов | 1195мм |
| Потребляемая мощность | 1100Вт |
| Размер ножей (Д × Ш × В) | 155,5 × 17 × 3мм |
| Размер параллельного упора (Д × В) | 746 × 114мм |
| Размер упаковки (Д × Ш × В) | 1245 × 584 × 406мм |
| Расширенная гарантия | +24 месяца к основной |
| Режимы работы | S1 |
| Способ поднятия столов | Ласточкин хвост |
| Страна происхождения | Китай |
| Тип передачи | Ременная |
| Тип ремня | Клиновой (А914) |
| Тип строгального вала | с прямыми ножами |
| Тип электродвигателя | Асинхронный |
| Уровень звукового давления (шума) | 85дБ |
| Частота вращения ножевого вала | 4800об/мин |
| Частота тока | 50Гц |
| Длина электрошнура | 1.8м |
| Напряжение питающей сети | 230В |
