BELMASH J200/1800AMR
Фуговальный станок BELMASH J200/1800AMR представляет собой современное оборудование для обработки деревянных заготовок и применяется в небольших столярных мастерских.
При соответствующей наладке на станке можно выполнять следующие операции:
- строгание (фугование) по пласти или кромке
- строгание (фугование) под углом (по ребрам)
- выборка четверти.
Особенности
- Параллельный упор, каретка, основание, рабочие столы изготовлены из высококачественного чугуна
- Возможность установки вала Helical
- Длинные столы для обработки габаритных заготовок
- Параллельный упор наклоняется на 45 градусов в обе стороны
- Удобное перемещение упора при помощи специального маховика
- Колесная система для перемещения станка по мастерской
- Кнопки управления на отдельной стойке
- Патрубок для подключения стружкоотсоса
Конструкция

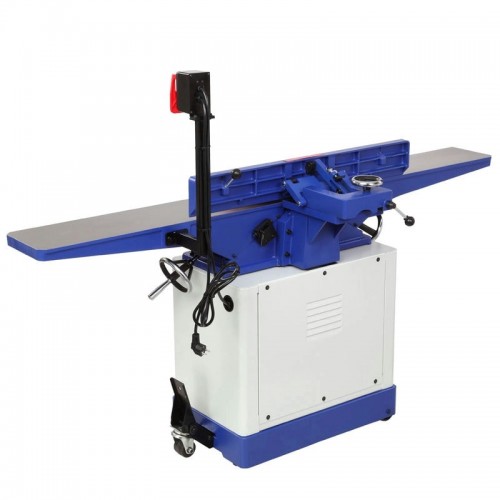

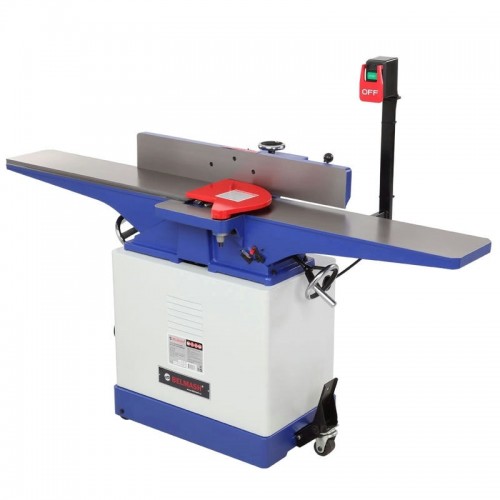

Станок имеет классическую конструкцию: на стальной тумбе расположены литые чугунные элементы: основание, рабочие столы, параллельный упор с кареткой.
Двигатель однофазный асинхронный, с режимом работы S1 и потребляемой мощностью 2400 Вт, оснащен встроенным вентилятором. Питание осуществляется от сети 230 Вт, аналогичная модель для подключения сети 400 Вт - BELMASH J200/1800AMR (2.4 кВт, 400 В)
Строгальный вал с четырьмя ножами, они обеспечивают стабильную качественную обработку и более чистый рез за один проход.
Стандартный вал можно заменить на Helical. Он легче справляется с различными видами древесины, гарантирует высокий ресурс ножей, снижает ударные нагрузки и вибрацию. Станок с установленным валом Helical - BELMASH J200/1800AMRH (230 Вт) и BELMASH J200/1800AMRH (2.4 кВт, 400 В).

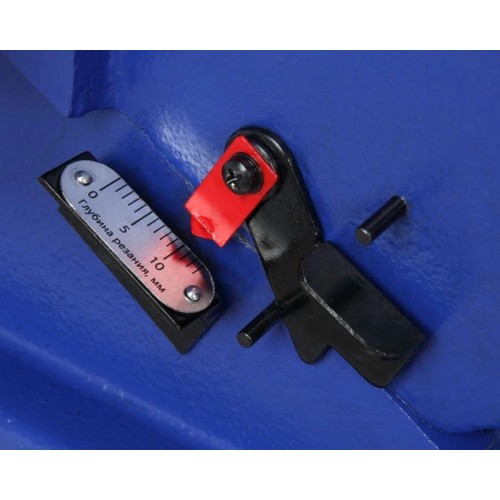

Ширина обработки средняя для модельного ряда и составляет 203 мм. Рабочие столы имеют достаточную длину для обработки габаритных заготовок, общая длина столов - 1830 мм. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.
Подающий и приёмный столы перемещаются по направляющим «ласточкин хвост», данный механизм обеспечивает надежность и долгий срок службы. Оба стола оснащены маховиками, благодаря им можно произвести более точную настройку высоты столов и глубины резания. Максимальная глубина регулировки подающего стола 12,7 мм (для операции отбора четверти).
Размер параллельного упора 890 × 125 мм, он позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Способ перемещения упора – скользящий с реечным механизмом, обеспечивает более удобное и точное позиционирование на строгальных столах.

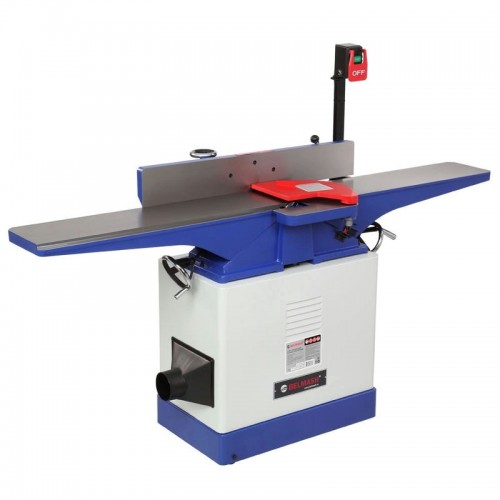

На стальном корпусе размещен патрубок (102 мм) для подключения системы аспирации. В нижней части основания установлена колесная система, которая позволяет перемещать массивный станок по мастерской.
Выключатель вынесен на специальную стойку, на нем расположены кнопки "Старт" и "Стоп".
Для безопасной работы предусмотрены специальные упоры для подачи заготовки.
В комплект поставки входит устройство для установки ножей, которое упросит процесс замены вышедших из строя лезвий.
Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 20 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Компания BELMASH дополнительно предоставляет
- расширенную гарантию + 24 месяцев к основной (после покупки пройти регистрацию на сайте www.belmash.ru)
- качественный постпродажный сервис
- профессиональные консультации по вопросам наладки/обслуживания установки
| Характеристики | |
| Возможность установки спирального вала (helical) | есть |
| Высота рабочей поверхности относительно пола | 840мм |
| Габаритный размер (Д × Ш × В) | 1850 × 1015 × 1300 мм |
| Гарантийный срок | 12мес. |
| Глубина регулировки подающего стола (максимум) | 12,7мм |
| Диаметр патрубка адаптера для отведения стружки, внутренний/внеш | 102мм |
| Диаметр режущего вала | 74мм |
| Диапазон углов строгания с помощью параллельного упора | -45-0-45°° |
| Длина подающего стола | 890мм |
| Длина приемного стола | 890мм |
| Количество ножей на валу | 4шт. |
| Комплект (кратность) продажи | 1шт |
| Максимальная глубина строгания | 3мм |
| Максимальная ширина строгания | 203мм |
| Масса брутто | 237кг |
| Масса нетто | 210кг |
| Материал параллельного упора | Чугун |
| Материал рабочих столов | Чугун |
| Минимальная длина обрабатываемой заготовки | 200мм |
| Минимальная ширина рейсмусуемой заготовки | 8мм |
| Мощность на валу | 1800Вт |
| Общая длина строгальных столов | 1830мм |
| Потребляемая мощность | 2400Вт |
| Размер ножей (Д × Ш × В) | 203,2 × 20 × 3 мм |
| Размер основания (Д×Ш) | 660 × 406мм |
| Размер параллельного упора (Д × В) | 890 × 125 мм |
| Размер упаковки место 1 (Д × Ш × В) | 737 × 483 × 686мм |
| Размер упаковки место 2 (Д × Ш × В) | 2057 × 635 × 381мм |
| Расширенная гарантия | +24 месяца к основной |
| Режимы работы | S1 |
| Способ поднятия столов | Ласточкин хвост |
| Страна происхождения | Китай |
| Тип передачи | Ременная |
| Тип ремня | Клиновой (А1219) |
| Тип строгального вала | с прямыми ножами |
| Тип электродвигателя | Асинхронный |
| Уровень звукового давления (шума) | 85дБ |
| Частота вращения ножевого вала | 4800об/мин |
| Частота тока | 50Гц |
| Длина электрошнура | 2м |
| Напряжение питающей сети | 230В |
