BELMASH J150/1170SA
При соответствующей наладке выполняет следующие операции:
- строгание (фугование) по пласти или кромке
- строгание (фугование) под углом (по ребрам)
- выборка четверти
Особенности
- Параллельный упор, приемный и подающий столы изготовлены из высококачественного чугуна
- Возможность установки вала Helical
- Патрубок для подключения системы аспирации
- Параллельный упор с фиксированными углами наклона 90 и 45 градусов во внешнюю и внутреннюю стороны.
- Защита от детей, выключатель оборудован специальной съемной вставкой, без нее станок не включится
- Основание станка на ножках
Конструкция

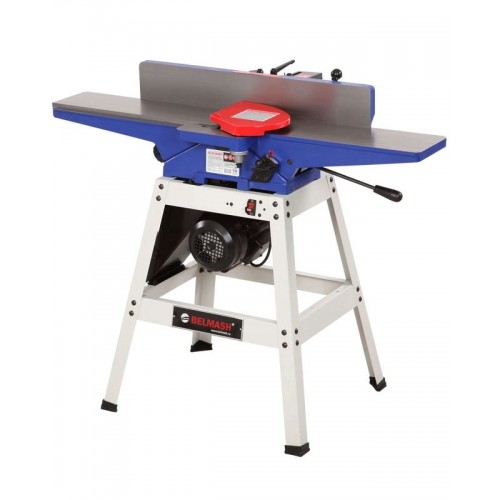

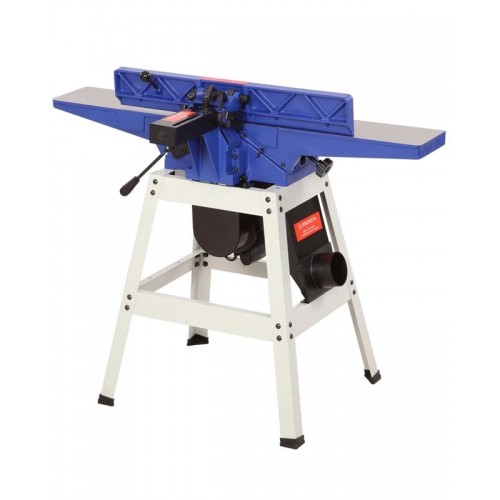

Станок состоит из двух частей. Нижняя часть – сборная станина, на неё крепится асинхронный двигатель (1100 Вт) и патрубок для отвода стружки (диаметр 100 мм). Верхняя часть состоит из основания, чугунных рабочих столов и чугунного параллельного упора, литого защитного кожуха и трехножевого строгального вала. Возможна замена ножевого вала на вал Helical. Это позволит производить более чистый рез, снизит ударные нагрузки, вибрацию, а также обеспечит больший ресурс ножей за счет четырехгранных переворачиваемых пластин. Станок с установленным валом Helical - BELMASH J150/1170SAH.
Максимальная ширина обработки составляет 152 мм, общая длина строгальных столов 1190 мм. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.
Оба рабочих стола регулируются по высоте, способ поднятия – ласточкин хвост. Максимальная глубина регулировки подающего стола 13 мм (для операции отбора четверти).

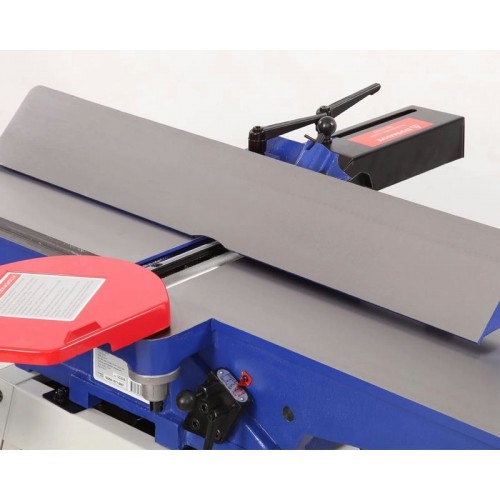

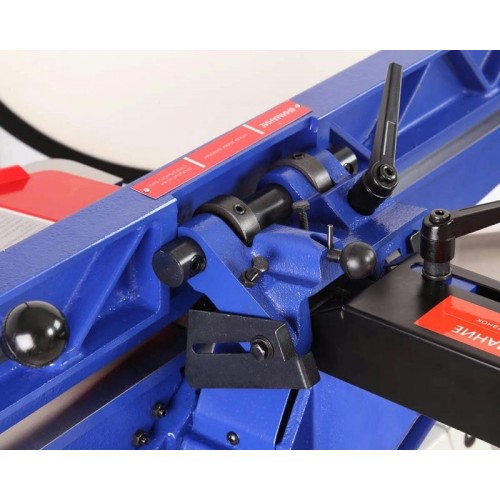

Параллельный упор позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Способ перемещения упора - ручной.
Для комфортной и безопасной работы в комплект поставки входят специальные упоры для подачи заготовки. Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 10 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Компания BELMASH дополнительно предоставляет
- расширенную гарантию + 24 месяцев к основной (после покупки пройти регистрацию на сайте www.belmash.ru)
- качественный постпродажный сервис
- профессиональные консультации по вопросам наладки/обслуживания установки
| Характеристики | |
| Возможность установки спирального вала (helical) | есть |
| Высота рабочей поверхности относительно пола | 850мм |
| Габаритный размер (Д × Ш × В) | 1190 × 800 × 990мм |
| Гарантийный срок | 12мес. |
| Глубина регулировки подающего стола (максимум) | 13мм |
| Диаметр патрубка адаптера для отведения стружки, внутренний/внеш | 100мм |
| Диаметр режущего вала | 65мм |
| Длина подающего стола | 556мм |
| Длина приемного стола | 565мм |
| Количество ножей на валу | 3шт. |
| Комплект (кратность) продажи | 1шт |
| Максимальная глубина строгания | 3мм |
| Максимальная ширина строгания | 152мм |
| Масса брутто | 99кг |
| Масса нетто | 93кг |
| Материал параллельного упора | Чугун |
| Материал рабочих столов | Чугун |
| Минимальная длина обрабатываемой заготовки | 200мм |
| Минимальная ширина рейсмусуемой заготовки | 10мм |
| Мощность на валу | 735Вт |
| Общая длина строгальных столов | 1190мм |
| Потребляемая мощность | 1100Вт |
| Размер ножей (Д × Ш × В) | 152,4 × 16 × 2,7мм |
| Размер параллельного упора (Д × В) | 745 × 115мм |
| Размер упаковки (Д × Ш × В) | 1220 × 540 × 365мм |
| Расширенная гарантия | +24 месяца к основной |
| Режимы работы | S1 |
| Способ поднятия столов | Ласточкин хвост |
| Страна происхождения | Китай |
| Тип передачи | Ременная |
| Тип ремня | Клиновой (А762) |
| Тип строгального вала | с прямыми ножами |
| Тип электродвигателя | Асинхронный |
| Угол наклона параллельного упора | -45…+45° |
| Уровень звукового давления (шума) | 85дБ |
| Частота вращения ножевого вала | 4800об/мин |
| Частота тока | 50Гц |
| Длина электрошнура | 1.5м |
| Напряжение питающей сети | 230В |
