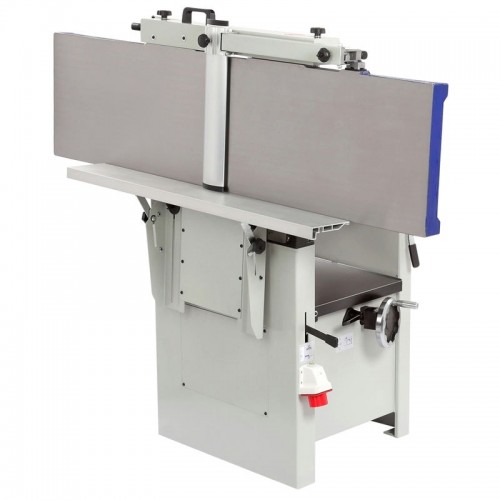

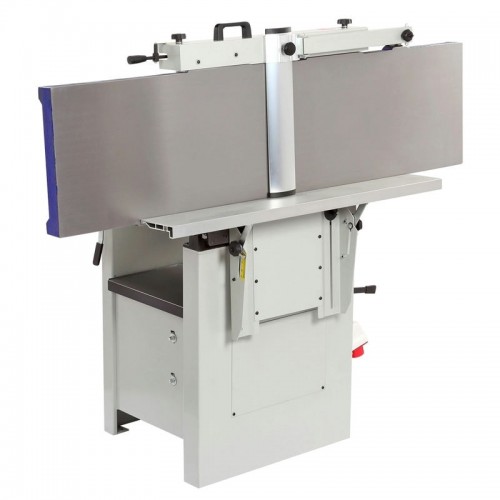

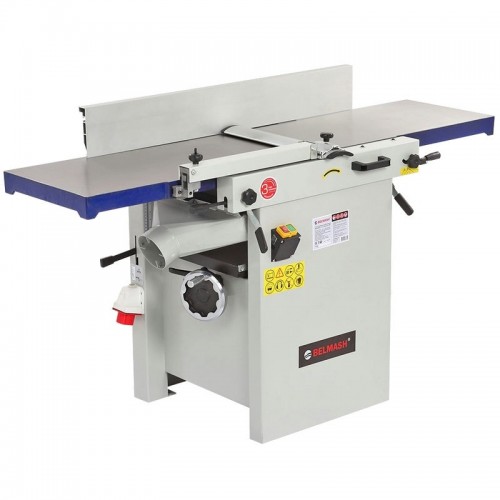

BELMASH JT-2 410/225S-380 (4 кВт, 400 В)
Фуговально-рейсмусовый станок BELMASH JT-2 410/225S-380 (4 кВт, 400 В) предназначен для обработки заготовок из древесины. Он предназначен для строгания заготовок по толщине в размер, по пласте и кромке. Применяется в столярных мастерских, в том числе на мебельном производстве.
Выполняет операции:
- строгание (фугование) по пласти или кромкам
- строгание (фугование) под углом (по ребрам)
- рейсмусование
Особенности
- Спиральный вал (helical, хеликал) - минимизация ударных нагрузок, чистый рез любой породы дерева и экономия средств за счет выборочного ремонта лезвий
- Рабочий стол из высококачественного чугуна обеспечивает точную работу без вибраций
- Мощный асинхронный двигатель 3000 Вт
- Быстрая смена операций
- Удобная и точная регулировка фугования и рейсмусования
- Регулируемый упор: перемещение поперек стола и наклон до 45 град
- Автоматическая подача заготовки при рейсмусовании
Конструкция
Мощность электродвигателя составляет 4000 Вт. Вилка (тип 515) для подключения к сети 400 (380) Вольт расположена на корпусе станка. Магнитный пускатель предотвращает самопроизвольное включение в случае отключения питания.
На станке установлен сегментированный ножевой вал спиральный вал (helical, хеликал) с 72 ножами, размещенными в шахматном порядке и по спирали. Такое расположение лезвий обеспечивает последовательный вход в заготовку, снижает шум, вибрацию, ударные нагрузки и дает более чистый рез. Это особенно актуально при работе с твердой древесиной, а также на сучках, трещинах, свилеватых участках. Каждый сегмент имеет по четыре режущих кромки, что кратно увеличивает их ресурс: по мере необходимости лезвия переворачиваются или выборочно заменяются.
Частота вращения строгального вала составляет 5500 об/мин. Глубина строгания регулируется, максимальная - 3 мм. Для безопасности строгальный вал имеет защитный кожух.
Рабочие столы длиной 1645 мм выполнены из высококачественного чугуна, который обеспечивает легкое скольжение заготовки, качественную обработку и снижение вибрации. Отдельного внимания заслуживает удобный эксцентриковый механизм регулировки положения столов, причем как подающего, так и принимающего.
Ширина строгания составляет 410 мм — это значение достаточно велико по меркам профессиональных рейсмусовых станков, а по меркам фуговальных - и вовсе характерно для оборудования более высокого индустриального класса. Такое сочетание характеристик делает модель привлекательной не только с точки зрения экономии рабочего пространства, но и возможности выполнения серьезных задач.
Параллельный упор с ребрами жесткости выполнен из жесткого алюминиевого профиля. В зависимости от поставленных задач он может перемещаться поперёк стола или наклоняться от 0 до 45 град.

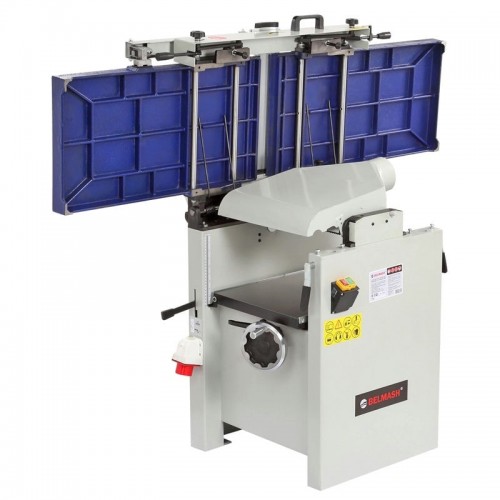

Переход к операции рейсмусования простой и занимает 30 секунд. Для этого верхний модуль целиком поднимается и не мешает ни работе, ни стружкоудалению.
Скорость автоподачи заготовки 7 м/мин. Механизм протяжки классический: стальной подающий ролик, приемный с резиновым покрытием, а также когтевая защита, которая предотвращает обратный выброс заготовки. Настройка высоты происходит путем вращения штурвала, шкалы на боковой стенке и механического индикатора на штурвале.
Станки серии:
Модель с трехножевым валом: BELMASH JT-2 410/225-380 (4 кВт, 400 В)
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Компания BELMASH дополнительно предоставляет
- расширенную гарантию + 24 месяцев к основной (после покупки пройти регистрацию на сайте www.belmash.ru)
- качественный постпродажный сервис
- профессиональные консультации по вопросам наладки/обслуживания установки
| Характеристики | |
| Габаритный размер (Д × Ш × В) | 1650 × 1333 × 1420мм |
| Гарантийный срок | 12мес. |
| Диаметр патрубка адаптера для отведения стружки, внутренний/внеш | 120мм |
| Диаметр режущего вала | 70мм |
| Диапазон углов строгания с помощью параллельного упора | 0 - 45° |
| Длина подающего стола | 802мм |
| Длина приемного стола | 802мм |
| Количество ножей на валу | 72шт. |
| Комплект (кратность) продажи | 1шт |
| Максимальная высота рейсмусуемой заготовки | 225мм |
| Максимальная глубина строгания | 3мм |
| Максимальная ширина рейсмусуемой заготовки | 407мм |
| Максимальная ширина строгания | 410мм |
| Масса брутто | 300кг |
| Масса нетто | 260кг |
| Материал параллельного упора | Алюминиевый профиль |
| Материал рабочих столов | Чугун |
| Минимальная длина обрабатываемой заготовки | 200мм |
| Мощность на валу | 3000Вт |
| Потребляемая мощность | 4000Вт |
| Размер ножей (Д × Ш × В) | 15 × 15 × 2,5мм |
| Размер параллельного упора (Д × В) | 1100 × 150мм |
| Размер рейсмусового стола (Д × Ш) | 600 × 407 мм |
| Размер строгальных столов (Д × Ш) | 1645 × 410мм |
| Размер упаковки (Д × Ш × В) | 1670 × 690 × 990мм |
| Расширенная гарантия | +24 месяца к основной |
| Скорость автоподачи 1 | 7м/мин |
| Страна происхождения | Китай |
| Тип подачи (рейсмусование) | Автоматическая |
| Тип строгального вала | спиральный вал (helical, хеликал) |
| Тип электродвигателя | Асинхронный |
| Частота вращения ножевого вала | 5500об/мин |
| Частота тока | 50Гц |
| Напряжение питающей сети | 400В |
