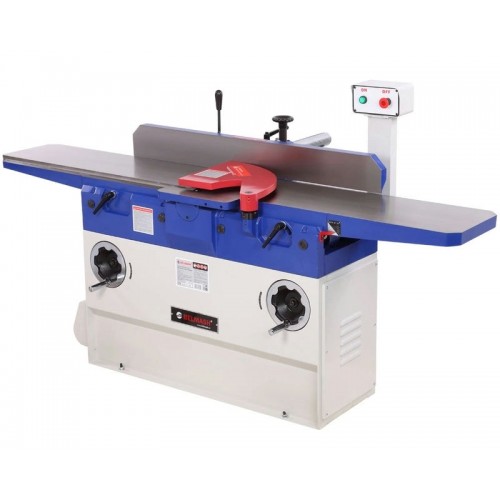

BELMASH J300/2100ВМH (2.88 кВт, 400 В)
Фуговальный станок BELMASH J300/2100ВМH (2.88 кВт, 400 В) один из самых крупных и мощных фуговальных станков, представленных на данный момент под брендом BELMASH.
При соответствующей наладке на станке можно выполнять следующие операции:
- строгание (фугование) по пласти или кромке
- строгание (фугование) под углом (по ребрам)
- выборка четверти.
Особенности
- Предустановленный спиральный вал (helical, хеликал)
- Параллельный упор, каретка, основание, рабочие столы изготовлены из высококачественного чугуна
- Рабочие столы перемещаются по направляющим «Параллелограмм»
- Большие столы для обработки габаритных заготовок (общая длина составляет 2240 мм, ширина 305 мм)
- Сведение вибрации на минимум за счет большого веса станка
- Удобная система регулировки рабочих столов при помощи маховиков
- Упор имеет возможность наклона на 45 градусов в обе стороны
- Кнопки управления на отдельной стойке
- Патрубок для подключения стружкоотсоса
Конструкция

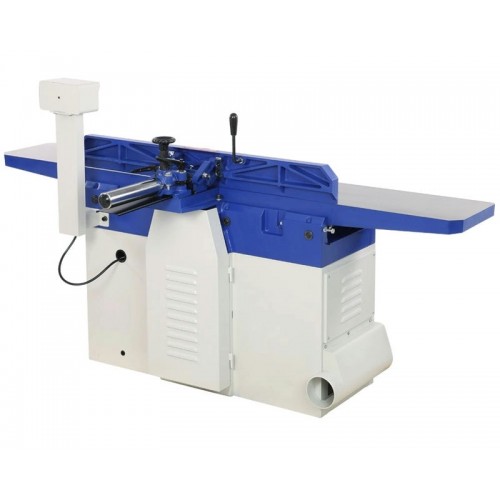

На станине из листовой сварной стали расположены литые чугунные элементы: основание, рабочие столы, параллельный упор с кареткой. Данная модель является одной из самых тяжелых – 360 кг.
Двигатель асинхронный, с режимом работы S1 и потребляемой мощностью 2200 Вт. Питание осуществляется от сети 400 Вт.
На станке установлен сегментированный спиральный вал (helical, хеликал) с 96 ножами, размещенными по спирали. Такое расположение лезвий обеспечивает последовательный вход в заготовку, снижает шум, вибрацию, ударные нагрузки и дает более чистый рез. Это особенно актуально при работе с твердой древесиной, а также на сучках, трещинах, свилеватых участках. Каждый сегмент имеет по четыре режущих кромки, что кратно увеличивает их ресурс: по мере необходимости лезвия переворачиваются или выборочно заменяются. Упрощенная модель без спирального вала (helical, хеликал) - BELMASH J300/2100ВМ (2.88 кВт, 400 В)
305 мм ширина обработки - самая большая среди станков BELMASH. Рабочие столы имеют общую длину 2240 мм, загрузочный 1036 мм, приемный 1036 мм. Длинные столы обеспечивают прямолинейность. Даже довольно габаритная заготовка, уложенная на них, будет иметь надежную опору. Оператору остается только перемещать ее в горизонтальной плоскости и немного прижимать к поверхности стола.
Подающий и приёмный столы перемещаются по направляющим «Параллелограмм». Это более удобный, надежный точный механизм перемещения и фиксации столов. Максимальная глубина регулировки подающего стола 19 мм.
Регулировка положения столов осуществляется индивидуальными маховиками. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.

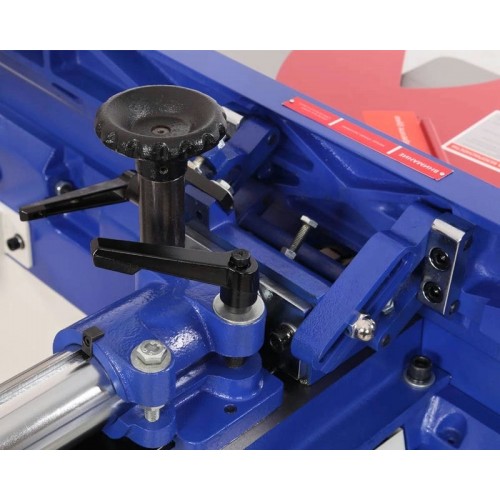

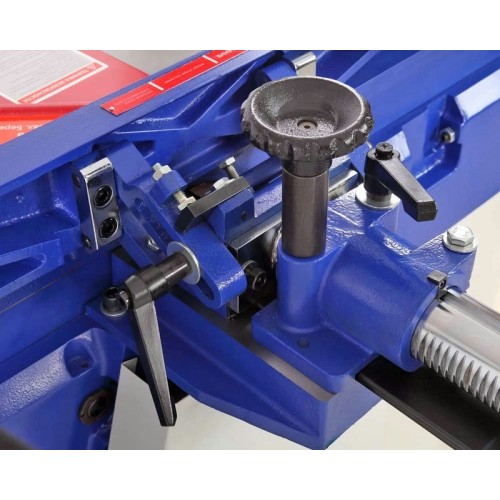

Размер параллельного упора 1185 × 136 мм, он позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Упор массивный, жесткий и надежный. Способ перемещения – реечный, более удобный механизм выставления угла.
На стальном корпусе размещен патрубок (125 мм) для подключения системы аспирации.
Выключатель вынесен на специальную стойку, на нем расположены кнопки "Старт" и "Стоп". Также станок оборудован магнитным пускателем и токовой защитой.
В комплект поставки входит устройство для установки ножей, которое упросит процесс замены вышедших из строя лезвий. Для безопасной работы предусмотрены специальные упоры для подачи заготовки.
Во избежание отдачи заготовки не выполняйте фугование изделий короче 260 мм, уже 20 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Компания BELMASH дополнительно предоставляет
- расширенную гарантию + 24 месяцев к основной (после покупки пройти регистрацию на сайте www.belmash.ru)
- качественный постпродажный сервис
- профессиональные консультации по вопросам наладки/обслуживания установки
| Характеристики | |
| Высота рабочей поверхности относительно пола | 805мм |
| Габаритный размер (Д × Ш × В) | 2140 × 1070 × 1172 мм |
| Гарантийный срок | 12мес. |
| Глубина регулировки подающего стола (максимум) | 19мм |
| Диаметр патрубка адаптера для отведения стружки, внутренний/внеш | 125мм |
| Диаметр режущего вала | 98мм |
| Диапазон углов строгания с помощью параллельного упора | -45-0-45°° |
| Длина подающего стола | 1036мм |
| Длина приемного стола | 1036мм |
| Количество ножей на валу | 96шт. |
| Комплект (кратность) продажи | 1шт |
| Максимальная глубина строгания | 3мм |
| Максимальная ширина строгания | 305мм |
| Масса брутто | 422кг |
| Масса нетто | 360кг |
| Материал параллельного упора | Чугун |
| Материал рабочих столов | Чугун |
| Минимальная длина обрабатываемой заготовки | 260мм |
| Минимальная ширина рейсмусуемой заготовки | 8мм |
| Мощность на валу | 2200Вт |
| Общая длина строгальных столов | 2240мм |
| Потребляемая мощность | 2880Вт |
| Размер ножей (Д × Ш × В) | 15 × 15 × 2,5мм |
| Размер параллельного упора (Д × В) | 1185 × 136 мм |
| Размер упаковки (Д × Ш × В) | 2240 × 810 × 1110 мм |
| Расширенная гарантия | +24 месяца к основной |
| Режимы работы | S1 |
| Способ поднятия столов | Параллелограммная система |
| Страна происхождения | Китай |
| Тип передачи | Ременная |
| Тип ремня | Клиновой (А1397) |
| Тип строгального вала | спиральный вал (helical, хеликал) |
| Тип электродвигателя | Асинхронный |
| Уровень звукового давления (шума) | 85дБ |
| Частота вращения ножевого вала | 5000об/мин |
| Частота тока | 50Гц |
| Длина электрошнура | 1.4м |
| Напряжение питающей сети | 400В |
