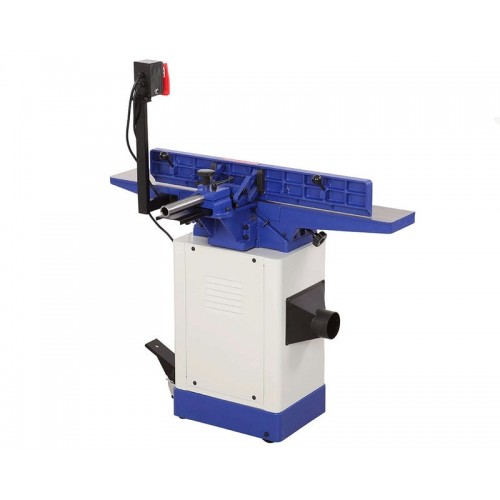

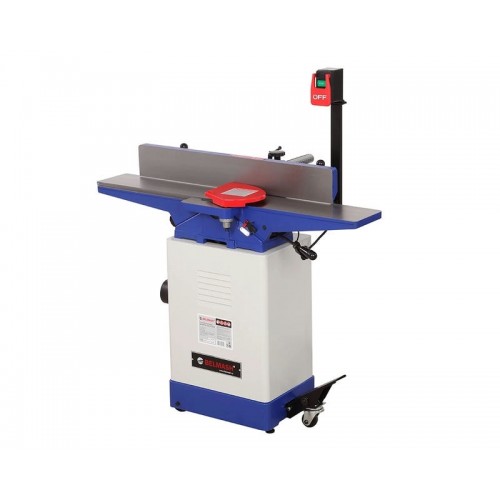

BELMASH J150/1170ARH
-
Продано
-
-
-
Фуговальный станок BELMASH J150/1170ARH со спиральным валом (helical) предназначен для прямолинейного строгания плоскости деревянных заготовок. Модель удобная и понятная в применении, подходит для любительского использования или в небольших мастерских.
При соответствующей наладке выполняет следующие операции:
- строгание (фугование) по пласти или кромке
- строгание (фугование) под углом (по ребрам)
- выборка четверти
Особенности
- Установлен спиральный вал (helical, хеликал)
- Параллельный упор, основание, приемный и подающий столы изготовлены из высококачественного чугуна
- Параллельный упор с фиксированными углами наклона 90 и 45 градусов во внешнюю и внутреннюю стороны
- Простота и удобство настройки глубины строгания
- Колесная система для перемещения станка по мастерской
- Кнопки управления на отдельной стойке
- Патрубок для подключения стружкоотсоса
Конструкция
В тумбе-подставке расположен однофазный асинхронный двигатель мощностью 1100 Вт и 100-миллиметровый патрубок аспирации для подключения к вытяжной установке.
Верхняя часть состоит из основания, чугунных рабочих столов и чугунного параллельного упора, литого защитного кожуха и строгального вала.
На станке установлен сегментированный спиральный вал (helical, хеликал) с 30 ножами, размещенными по спирали. Такое расположение лезвий обеспечивает последовательный вход в заготовку, снижает шум, вибрацию, ударные нагрузки и дает более чистый рез. Это особенно актуально при работе с твердой древесиной, а также на сучках, трещинах, свилеватых участках.
Каждый сегмент имеет по четыре режущих кромки, что кратно увеличивает их ресурс: по мере необходимости лезвия переворачиваются или выборочно заменяются.
Упрощенная модель, без спирального вала (helical, хеликал) - BELMASH J150/1170AR.
Максимальная ширина обработки составляет 152 мм, общая длина строгальных столов 1190 мм. Глубина строгания до 3 мм, для точной регулировки на станке размещена шкала с указателем.
Подающий и приёмный столы перемещаются по направляющим «ласточкин хвост», что обеспечивает надежность и долгий срок службы. Для удобной настройки подающего стола на рукоятке регулировки глубины строгания добавлена скоба быстрой фиксации. Максимальная глубина регулировки подающего стола 13 мм (для операции отбора четверти).

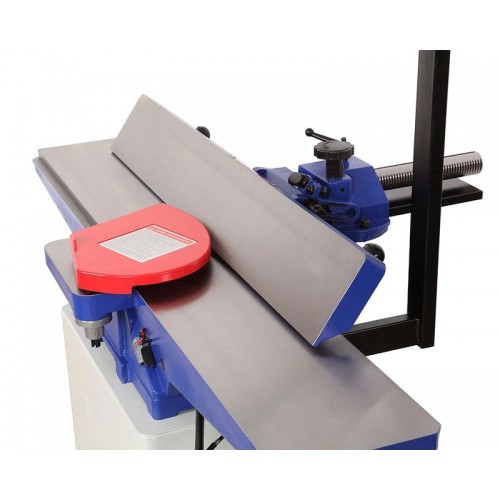

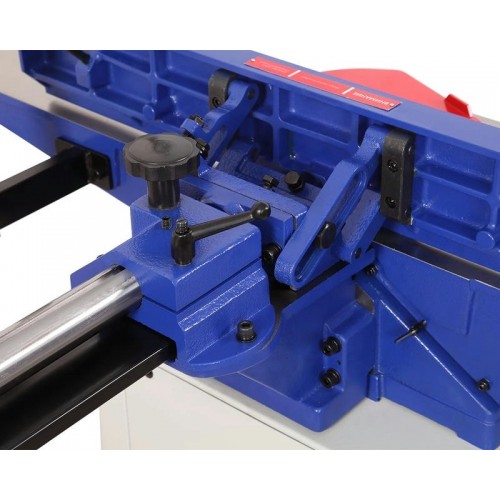

Размер параллельного упора 885×123 мм, он позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны. Способ перемещения – реечный, более удобный механизм выставления угла.
Для удобства пользователя выключатель вынесен на специальную стойку, оснащен кнопками "Старт" и "Стоп".
Для комфортной и безопасной работы в комплект поставки входят специальные упоры для подачи заготовки. Во избежание отдачи заготовки не выполняйте фугование изделий короче 200 мм, уже 10 мм, тоньше 8 мм. Пренебрежение данными требованиями может привести к травме.
Соответствует требованиям технических регламентов
- ТР ТС 010/2011 «О безопасности машин и оборудования»
- ТР ТС 004/2011 «О безопасности низковольтного оборудования»
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Компания BELMASH дополнительно предоставляет
- расширенную гарантию + 24 месяцев к основной (после покупки пройти регистрацию на сайте www.belmash.ru)
- качественный постпродажный сервис
- профессиональные консультации по вопросам наладки/обслуживания установки
| Характеристики | |
| Высота рабочей поверхности относительно пола | 840мм |
| Габаритный размер (Д × Ш × В) | 1190 × 915 × 1300мм |
| Гарантийный срок | 12мес. |
| Глубина регулировки подающего стола (максимум) | 13мм |
| Диаметр патрубка адаптера для отведения стружки, внутренний/внеш | 98мм |
| Диаметр режущего вала | 65мм |
| Диапазон углов строгания с помощью параллельного упора | -45-0-45°° |
| Длина подающего стола | 556мм |
| Длина приемного стола | 565мм |
| Количество ножей на валу | 30шт. |
| Комплект (кратность) продажи | 1шт |
| Максимальная глубина строгания | 3мм |
| Максимальная ширина строгания | 152мм |
| Масса брутто | 116кг |
| Масса нетто | 107кг |
| Материал параллельного упора | Чугун |
| Материал рабочих столов | Чугун |
| Минимальная длина обрабатываемой заготовки | 200мм |
| Минимальная ширина рейсмусуемой заготовки | 9мм |
| Мощность на валу | 735Вт |
| Общая длина строгальных столов | 1190мм |
| Потребляемая мощность | 1100Вт |
| Размер ножей (Д × Ш × В) | 15 × 15 × 2,5мм |
| Размер параллельного упора (Д × В) | 885 × 123мм |
| Размер упаковки место 1 (Д × Ш × В) | 520 × 405 × 730мм |
| Размер упаковки место 2 (Д × Ш × В) | 1250 × 533 × 375мм |
| Расширенная гарантия | +24 месяца к основной |
| Режимы работы | S1 |
| Способ поднятия столов | Ласточкин хвост |
| Страна происхождения | Китай |
| Тип передачи | Ременная |
| Тип ремня | Клиновой (А965) |
| Тип строгального вала | спиральный вал (helical, хеликал) |
| Тип электродвигателя | Асинхронный |
| Уровень звукового давления (шума) | 85дБ |
| Частота вращения ножевого вала | 5000об/мин |
| Частота тока | 50Гц |
| Длина электрошнура | 1.5м |
| Напряжение питающей сети | 230В |
