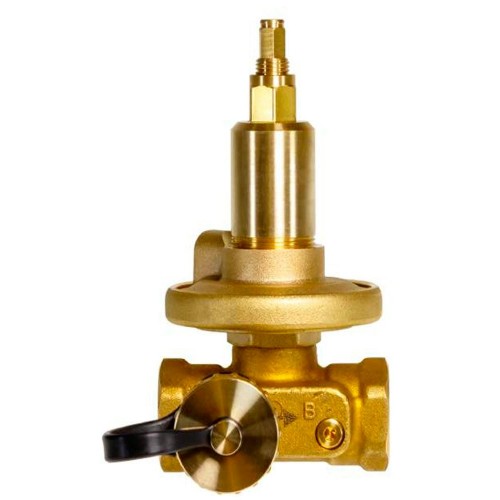

Клапан балансировочный РИДАН APT-R3 DN25

Name: Клапан балансировочный РИДАН APT-R3 DN25
Brand: РИДАН
SKU: RKS-НС-1712395
Price: 23730 RUB
Availability: InStock

Артикул: RKS-НС-1712395

Код товара:

Отзывы

Продано

Производитель:

РИДАН

Модель:

RKS-НС-1712395

Наличие:

В наличии

Клапаны APT-R3 разработаны специально для поддержания постоянного перепада давлений, на который они астраиваются в процессе наладки системы. Положител..

Читать полностью

Вес товара (нетто): 1.99 кг
Высота товара: 18.6 см
Глубина товара: 8.5 см
Ширина товара: 9.8 см
Вес товара с упаковкой (брутто): 2.15 кг
Высота упаковки товара: 20 см

Все характеристики

Клапаны APT-R3 разработаны специально для поддержания постоянного перепада давлений, на который они астраиваются в процессе наладки системы. Положительное давление от подающего трубопровода системы передается по импульсной трубке, присоединенной к штуцеру (5), в пространство над мембраной (7). Отрицательное давление передается в пространство под мембраной от входного патрубка клапана (от обратного трубопровода системы) через отверстие в конусе клапанов APT-R3 (8). Разность этих двух давлений уравновешивается рабочей пружиной клапанов APT-R3 (4). Клапаны APT-R3 настраивается на поддержание требуемого перепада давлений путем изменения усилия сжатия пружины. Настройка производится вращением настроечного шпинделя (2), сжимающего пружину. Один полный оборот шпинделя изменяет давление настройки на 0,01 бар (1 кПа). Вращение шпинделя по часовой стрелке увеличивает регулируемую разность давлений, а вращение против часовой стрелки — уменьшает. Если текущая настройка клапанов APT-R3 неизвестна, то следует сначала полностью завернуть шпиндель по часовой стрелке. При этом положении шпинделя клапана APT-R3 будут настроены на 0,25 бар (25 кПа). Затем шпиндель необходимо отвернуть на n оборотов для достижения требуемой настройки.

Вес и габариты товара
Вес товара (нетто)	1.99 кг
Высота товара	18.6 см
Глубина товара	8.5 см
Ширина товара	9.8 см
Вес и габариты упаковки
Вес товара с упаковкой (брутто)	2.15 кг
Высота упаковки товара	20 см
Глубина упаковки товара	10 см
Ширина упаковки товара	11 см
Основные
Артикул	003Z5703R3
Бренд	РИДАН
Гарантийный срок	12 мес
Материал корпуса	Латунь
Срок службы	10 лет
Страна производства	РОССИЯ
Потребительские
Применение и соответствие	Клапаны APT-R3 разработаны специально для поддержания постоянного перепада давлений, на который они настраиваются в процессе наладки системы.
